Приказ Федеральной налоговой службы от 13.05.2019 N ММВ-7-15/241@/778, Федеральной таможенной службы от 13.05.2019 N ММВ-7-15/241@/778 "Об утверждении формата представления налогоплательщиком транспортного, перевозочного документа, указанного в абзаце шестом пункта 1.2 и пункте 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме"
ФЕДЕРАЛЬНАЯ НАЛОГОВАЯ СЛУЖБА
ФЕДЕРАЛЬНАЯ ТАМОЖЕННАЯ СЛУЖБА
ПРИКАЗ
Москва
13 мая 2019 г. N ММВ-7-15/241@/778
Об утверждении формата представления налогоплательщиком транспортного, перевозочного документа, указанного в абзаце шестом пункта 1.2 и пункте 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме
Зарегистрирован Минюстом России 11 июля 2019 г.
Регистрационный N 55214
В соответствии с абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации (Собрание законодательства Российской Федерации, 2000, N 32, ст. 3340; 2018, N 53 (ч. 1), ст. 8419), на основании пункта 1 Положения о Федеральной налоговой службе, утвержденного постановлением Правительства Российской Федерации от 30.09.2004 N 506 "Об утверждении Положения о Федеральной налоговой службе" (Собрание законодательства Российской Федерации, 2004, N 40, ст. 3961; 2018, N 41, ст. 6269), и пункта 1 Положения о Федеральной таможенной службе, утвержденного постановлением Правительства Российской Федерации от 16.09.2013 N 809 "О Федеральной таможенной службе" (Собрание законодательства Российской Федерации, 2013, N 38, ст. 4823; 2019, N 7 (ч. 1), ст. 627), приказываем:
1. Утвердить формат представления налогоплательщиком транспортного, перевозочного документа, указанного в абзаце шестом пункта 1.2 и пункте 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме согласно приложению к настоящему приказу.
2. Руководителям (исполняющим обязанности руководителя) управлений Федеральной налоговой службы по субъектам Российской Федерации и начальникам (исполняющим обязанности начальника) межрегиональных инспекций Федеральной налоговой службы по крупнейшим налогоплательщикам довести настоящий приказ до нижестоящих налоговых органов.
3. Начальникам (исполняющим обязанности начальника) региональных таможенных управлений и таможен, непосредственно подчиненных ФТС России, довести настоящий приказ до нижестоящих таможенных органов.
4. Контроль за исполнением настоящего приказа возложить на заместителя руководителя Федеральной налоговой службы Д.В.Егорова и первого заместителя руководителя Федеральной таможенной службы Р.В.Давыдова.
Руководитель Федеральной
налоговой службы М.В.Мишустин
Руководитель Федеральной
таможенной службы В.И.Булавин
Приложение
к приказу ФНС России и ФТС России
от 13 мая 2019 г. N ММВ-7-15/241@/778
Формат представления налогоплательщиком транспортного, перевозочного документа, указанного в абзаце шестом пункта 1.2 и пункте 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме
I. ОБЩИЕ СВЕДЕНИЯ
1. Настоящий формат описывает требования к XML файлам (далее - файл обмена) передачи при взаимодействии налогоплательщиков и налоговых органов при представлении документов и сведений (сообщений), являющихся аналогами отметок, проставляемых таможенными органами на транспортных, перевозочных документах (железнодорожной накладной), в соответствии с абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме.
2. Номер версии настоящего формата 5.02, часть 831_01.
II. ОПИСАНИЕ ФАЙЛА ОБМЕНА
3. Имя файла обмена должно иметь следующий вид:
R_Т_А_К_О_ GGGGMMDD_N, где:
R_T- префикс, принимающий значение KO_ContainerRZD;
А_К - идентификатор получателя информации (продавца, покупателя, перевозчика), где: А - идентификатор получателя (продавца, покупателя, перевозчика), которому направляется файл обмена, К - идентификатор конечного получателя (продавца, покупателя, перевозчика), для которого предназначена информация из данного файла обмена1. Каждый из идентификаторов (А и К) имеет вид:
для организаций - девятнадцатиразрядный код (идентификационный номер налогоплательщика (далее - ИНН) и код причины постановки на учет (далее - КПП) организации (обособленного подразделения);
для физических лиц - двенадцатиразрядный код (ИНН физического лица, при наличии. При отсутствии ИНН - последовательность из двенадцати нулей);
О - идентификатор отправителя информации (продавца, покупателя, перевозчика), имеет вид:
для организаций - девятнадцатиразрядный код (идентификационный номер налогоплательщика (далее - ИНН) и код причины постановки на учет (далее - КПП) организации (обособленного подразделения);
для физических лиц - двенадцатиразрядный код (ИНН физического лица, при наличии. При отсутствии ИНН - последовательность из двенадцати нулей);
GGGG - год формирования передаваемого файла, ММ - месяц, DD - день;
N - идентификационный номер файла (длина - 36 знаков. Идентификационный номер файла должен обеспечивать уникальность файла, используется GUID).
______________________________
1 Передача файла от отправителя к конечному получателю (K) может осуществляться в несколько этапов через промежуточных получателей, осуществляющих передачу файла на промежуточных этапах, которые обозначаются идентификатором А. В случае передачи файла от отправителя к конечному получателю при отсутствии промежуточных получателей, осуществляющих передачу на промежуточных этапах, значения идентификаторов А и К совпадают.
Расширение имени файла - xml. Расширение имени файла может указываться как строчными, так и прописными буквами.
Параметры первой строки файла обмена
Первая строка XML файла должна иметь следующий вид:
<?xml version="1.0" encoding="utf-8"?>
Имя файла, содержащего XML схему файла обмена, должно иметь следующий вид:
KO_ContainerRZD_l_831_00_05_02_xx, где хх - номер версии схемы.
Расширение имени файла - xsd.
XML схема файла обмена приводится отдельным файлом.
Обязательным приложением к XML схеме файла обмена является XML схема документа-контейнера (NKst165.xsd), в котором находятся сведения документов и сведений (сообщений), являющихся аналогами отметок, проставляемых таможенными органами на транспортных, перевозочных документах (железнодорожной накладной), в случае их истребования в соответствии с абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме.
Обязательным приложением к XML схеме документа-контейнера являются:
RailwayBill.xsd - XML схема сведений полного перевозочного документа, описание структуры и состава элементов которой представлены в разделе III настоящего формата;

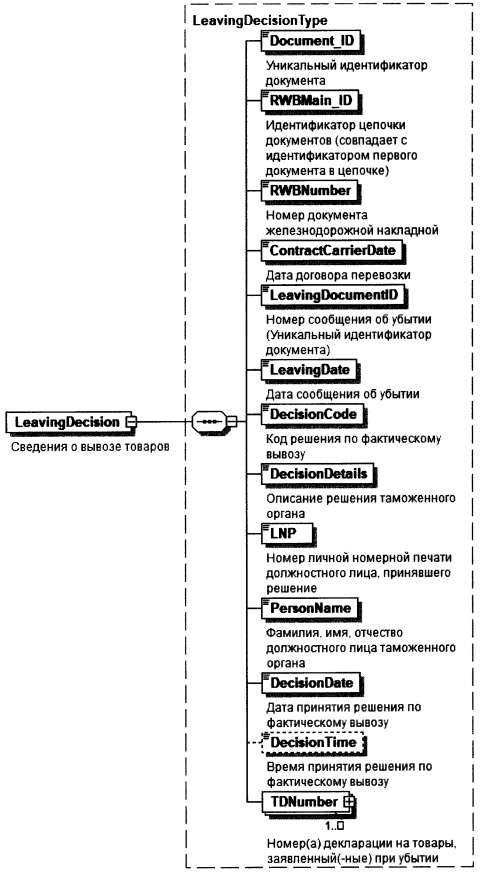

LeavingDecision.xsd - XML схема сведений о вывозе товаров, описание структуры и состава элементов которой представлены в разделе IV настоящего формата;

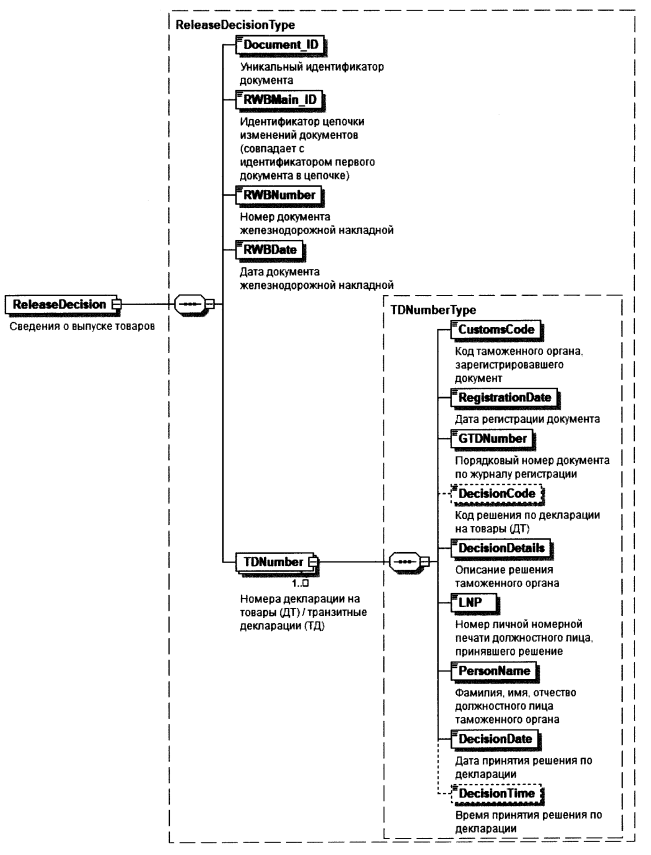

ReleaseDecision.xsd - XML схема сведений о выпуске товаров, описание структуры и состава элементов которой представлены в разделе V настоящего формата;
xmldsig-core-schema.xsd - XML схема электронной подписи (далее - ЭП) в формате XML. Формат состава и структуры элементов описаны в Рекомендациях W3C (World Wide WEB Consortium) "XML-Signature Syntax and Processing", опубликованых в Интернете по адресу: http://www.w3.org/TR/2002/REC-xmldsig-core-20020212.
4. Логическая модель файла обмена представлена в виде диаграммы структуры файла обмена на рисунке 1 настоящего формата. Элементами логической модели файла обмена являются элементы и атрибуты XML файла. Перечень структурных элементов логической модели файла обмена и сведения о них приведены в таблицах 4.1 - 4.2 настоящего формата.
Для каждого структурного элемента логической модели файла обмена приводятся следующие сведения:
наименование элемента. Приводится полное наименование элемента1;
сокращенное наименование (код) элемента. Приводится сокращенное наименование элемента. Синтаксис сокращенного наименования должен удовлетворять спецификации XML;
______________________________
1 В строке таблицы могут быть описаны несколько элементов, наименования которых разделены символом "|". Такая форма записи применяется при наличии в файле обмена только одного элемента из описанных в этой строке.
признак типа элемента. Может принимать следующие значения: "С" - сложный элемент логической модели (содержит вложенные элементы), "П" - простой элемент логической модели, реализованный в виде элемента XML файла, "А" - простой элемент логической модели, реализованный в виде атрибута элемента XML файла. Простой элемент логической модели не содержит вложенные элементы;
формат элемента. Формат элемента представляется следующими условными обозначениями: Т - символьная строка; N - числовое значение (целое или дробное).
Формат символьной строки указывается в виде T(n-k) или Т(=k), где: n - минимальное количество знаков, k - максимальное количество знаков, символ "-" - разделитель, символ "=" означает фиксированное количество знаков в строке. В случае, если минимальное количество знаков равно 0, формат имеет вид Т(0-k). В случае, если максимальное количество знаков не ограничено, формат имеет вид Т(n-).
Формат числового значения указывается в виде N(m.k), где: m - максимальное количество знаков в числе, включая знак (для отрицательного числа), целую и дробную часть числа без разделяющей десятичной точки, k - максимальное число знаков дробной части числа. Если число знаков дробной части числа равно 0 (то есть число целое), то формат числового значения имеет вид N(m).
Для простых элементов, являющихся базовыми в XML, например, элемент с типом "date", поле "Формат элемента" не заполняется. Для таких элементов в поле "Дополнительная информация" указывается тип базового элемента;
признак обязательности элемента определяет обязательность наличия элемента (совокупности наименования элемента и его значения) в файле обмена. Признак обязательности элемента может принимать следующие значения: "О" - наличие элемента в файле обмена обязательно; "Н" - наличие элемента в файле обмена необязательно, то есть элемент может отсутствовать. Если элемент принимает ограниченный перечень значений (по классификатору, кодовому словарю и тому подобному), то признак обязательности элемента дополняется символом "К". Например, "ОК". В случае, если количество реализаций элемента может быть более одной, то признак обязательности элемента дополняется символом "М". Например, "НМ" или "ОКМ".
К вышеперечисленным признакам обязательности элемента может добавляться значение "У" в случае описания в XML схеме условий, предъявляемых к элементу в файле обмена, описанных в графе "Дополнительная информация". Например, "НУ" или "ОКУ";
дополнительная информация содержит, при необходимости, требования к элементу файла обмена, не указанные ранее. Для сложных элементов указывается ссылка на таблицу, в которой описывается состав данного элемента. Для элементов, принимающих ограниченный перечень значений из классификатора (кодового словаря и тому подобного), указывается соответствующее наименование классификатора (кодового словаря и тому подобного) или приводится перечень возможных значений. Для классификатора (кодового словаря и тому подобного) может указываться ссылка на его местонахождение. Для элементов, использующих пользовательский тип данных, указывается наименование типового элемента.
Рисунок 1. Диаграмма структуры файла обмена
Таблица 4.1 | |||||
Файл обмена (Файл) | |||||
Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Идентификатор файла | ИдФайл | А | Т(1-255) | ОУ | Содержит (повторяет) имя сформированного файла (без расширения) |
Версия программы, с помощью которой сформирован файл | ВерсПрог | А | Т(1-40) | О | |
Версия формата | ВерсФорм | А | Т(1-5) | О | Принимает значение: 5.02 |
Код по классификатору налоговой документации (КНД) | КНД | А | Т(=7) | ОК | Типовой элемент <КНДТип>. Принимает значение: 1115130 |
Документы, предусмотренные абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации | NKst165Documents | С | О | Типовой элемент <NKst165DocumentsTуре>. Состав элемента представлен в таблице 4.2 | |
Таблица 4.2 | |||||
Документы, предусмотренные абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации (NKstl65DocumentsType) | |||||
Наименование элемента : | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Корешок дорожной ведомости | RailwayBill | С | Н | Типовой элемент <RailwayBillSignatureType>. Состав элемента представлен в файле xmldsig-core-schema.xsd, который описывает формат электронной подписи XML (в соответствии с рекомендациями консорциума W3C). Содержит в качестве объекта подписи (элемент Object) <RailwayBill>, состав и структура которого представлены в разделе III настоящего формата. | |
Дорожная ведомость перевозчика | FreightBill | С | О | Типовой элемент <FreightBillSignatureTуре>. Состав элемента представлен в файле xmldsig-core-schema.xsd, который описывает формат электронной подписи XML (в соответствии с рекомендациями консорциума W3C). Содержит в качестве объекта подписи (элемент Object) <RailwayBill>, состав и структура которого представлены в разделе III настоящего формата. | |
Сведения о вывозе товаров | LeavingDecision | С | Н | Типовой элемент <LivingDecisionSignatureType>. Состав элемента представлен в файле xmldsig-core-schema.xsd, который описывает формат электронной подписи XML (в соответствии с рекомендациями консорциума W3C). Содержит в качестве объекта подписи (элемент Object) <LeavingDecision>, состав и структура которого представлены в разделе IV настоящего формата. | |
Сведения о выпуске товаров | ReleaseDecision | С | Н | Типовой элемент <ReleaseDecisionSignatureType>. Состав элемента представлен в файле xmldsig-core-schema.xsd, который описывает формат электронной подписи XML (в соответствии с рекомендациями консорциума W3C). | |
Содержит в качестве объекта подписи (элемент Object) <ReleaseDecision>, состав и структура которого представлены в разделе V настоящего формата. | |||||
III. ОПИСАНИЕ СТРУКТУРЫ И СОСТАВА СВЕДЕНИЙ ПОЛНОГО ПЕРЕВОЗОЧНОГО ДОКУМЕНТА.
5. Документ обмена не формируется отдельно, а включается в состав файла обмена, содержащего транспортные, перевозочные документы и сведения (сообщения), являющихся аналогами отметок, проставляемых таможенными органами на таких документах (железнодорожной накладной), в соответствии с абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме. В связи с этим, документ обмена не имеет своего отдельного имени.
Имя файла, содержащего XML схему документа обмена, должно иметь следующий вид:
RailWayBill,
расширение имени файла - xsd.
В пространстве имен схемы XML указываются номер версии и идентификационный номер части.
XML схема файла обмена приводится отдельным файлом.
6. Логическая модель файла обмена представлена в виде диаграммы структуры файла обмена на рисунке 2 настоящего формата. Элементами логической модели файла обмена являются элементы и атрибуты XML файла. Перечень структурных элементов логической модели файла обмена и сведения о них приведены в таблицах 6.1 - 6.17 настоящего формата.
Для каждого структурного элемента логической модели файла обмена приводятся следующие сведения:
наименование элемента. Приводится полное наименование элемента1;
сокращенное наименование (код) элемента. Приводится сокращенное наименование элемента. Синтаксис сокращенного наименования должен удовлетворять спецификации XML;
признак типа элемента. Может принимать следующие значения: "С" сложный элемент логической модели (содержит вложенные элементы), "П" - простой элемент логической модели, реализованный в виде элемента XML файла, "А" - простой элемент логической модели, реализованный в виде атрибута элемента XML файла. Простой элемент логической модели не содержит вложенные элементы;
формат элемента. Формат элемента представляется следующими условными обозначениями: Т - символьная строка; N - числовое значение (целое или дробное).
______________________________
1 В строке таблицы могут быть описаны несколько элементов, наименования которых разделены символом "|". Такая форма записи применяется при наличии в файле обмена только одного элемента из описанных в этой строке.
Формат символьной строки указывается в виде T(n-k) или Т(=k), где: n - минимальное количество знаков, к - максимальное количество знаков, символ "-" - разделитель, символ "=" означает фиксированное количество знаков в строке. В случае, если минимальное количество знаков равно 0, формат имеет вид Т(0-k). В случае, если максимальное количество знаков не ограничено, формат имеет вид Т(n-).
Формат числового значения указывается в виде N(m.k), где: m - максимальное количество знаков в числе, включая знак (для отрицательного числа), целую и дробную часть числа без разделяющей десятичной точки, k - максимальное число знаков дробной части числа. Если число знаков дробной части числа равно 0 (то есть число целое), то формат числового значения имеет вид N(m).
Для простых элементов, являющихся базовыми в XML, например, элемент с типом "date", поле "Формат элемента" не заполняется. Для таких элементов в поле "Дополнительная информация" указывается тип базового элемента;
признак обязательности элемента определяет обязательность наличия элемента (совокупности наименования элемента и его значения) в файле обмена. Признак обязательности элемента может принимать следующие значения: "О" - наличие элемента в файле обмена обязательно; "Н" - наличие элемента в файле обмена необязательно, то есть элемент может отсутствовать. Если элемент принимает ограниченный перечень значений (по классификатору, кодовому словарю и тому подобному), то признак обязательности элемента дополняется символом "К". Например, "ОК". В случае, если количество реализаций элемента может быть более одной, то признак обязательности элемента дополняется символом "М". Например, "НМ" или "ОКМ".
К вышеперечисленным признакам обязательности элемента может добавляться значение "У" в случае описания в XML схеме условий, предъявляемых к элементу в файле обмена, описанных в графе "Дополнительная информация". Например, "НУ" или "ОКУ";
дополнительная информация содержит, при необходимости, требования к элементу файла обмена, не указанные ранее. Для сложных элементов указывается ссылка на таблицу, в которой описывается состав данного элемента. Для элементов, принимающих ограниченный перечень значений из классификатора (кодового словаря и тому подобного), указывается соответствующее наименование классификатора (кодового словаря и тому подобного) или приводится перечень возможных значений. Для классификатора (кодового словаря и тому подобного) может указываться ссылка на его местонахождение. Для элементов, использующих пользовательский тип данных, указывается наименование типового элемента.

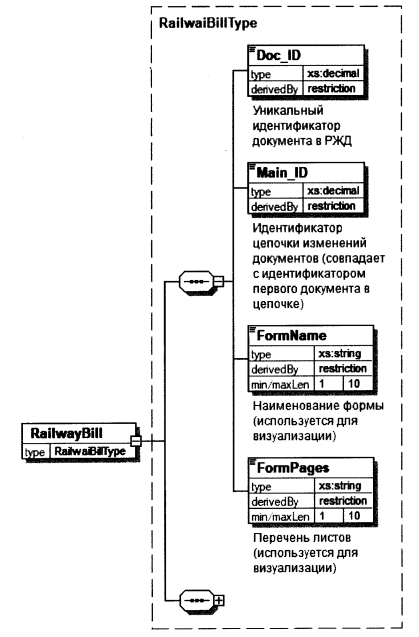

Рисунок 2. Диаграмма структуры файла обмена
Таблица 6.1 | |||||
(RailwayBill) | |||||
Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Уникальный идентификатор документа в РЖД | Doc_ID | A | N(38) | О | |
Идентификатор цепочки изменений документов (совпадает с идентификатором первого документа в цепочке) | Main_ID | A | N(38) | О | |
Наименование формы (используется для визуализации) | FormName | A | Т(10) | О | Принимает значение: накладной для международного грузового сообщения или перевозок (СМГС); накладной для перевозок в российско-финлядском грузовом сообщении (РФГС). |
Перечень листов (используется для визуализации) | FormPages | A | Т(1-10) | О | |
Отправитель (графа 1 СМГС) (графа 1 РФГС) | Sender | С | О | Типовой элемент <OrganizationType>. Состав элемента представлен в таблице 6.3 | |
Код отправителя (графа 1 СМГС) (графа 1 РФГС) | SenderCode | П | Т(1-10) | О | |
Фамилия, имя, отчество представителя отправителя (графа 1 СМГС) (графа 15 РФГС) | SenderName | П | Т(1-40) | О | |
Станция отправления (графа 2 СМГС) | DepartureStation | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Заявления отправителя (графа 3 СМГС) (графа 4 РФГС) | ConsignorNoties | П | Т(1-1000) | Н | |
Грузополучатель (графа 4 СМГС) | Recipient | С | О | Типовой элемент <OrganizationType>. Состав элемента представлен в таблице 6.3 | |
Код получателя (графа 1 СМГС) | RecipientCode | П | Т(1-10) | О | |
Станция назначения (графа 5 СМГС) | DestinationStation | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Станция пограничного перехода/сдачи на паром (графа 6 СМГС) | BorderStation | С |
| НМ | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.2 |
Вагон (Графы 7 - 14 СМГС) | Carriage | С | НМ | Типовой элемент <CarriageType>. Состав элемента представлен в таблице 6.7 | |
Грузы (Графы 15-18 СМГС) | Goods | С | ОМ | Типовой элемент <GoodsType>. Состав элемента представлен в таблице 6.8 | |
Контейнер (графа 15 СМГС) | | Container | С | НМ | Типовой элемент <ContainerType>. Состав элемента представлен в таблице 6.9 | |
Интермодальные единицы (ИТЕ) или автотранспортные средства (АТС) (графа 15 СМГС) | Auto | С | НМ | Типовой элемент <AutoType>. Состав элемента представлен в таблице 6.10 | |
Пломбы (графа 19 СМГС) | Seal | С | НМ | Типовой элемент <SealType>. Состав элемента представлен в таблице 6.11 | |
Погружено (графа 20 СМГС) | Loaded | П | Т(1-12) | О | Текст произвольной длины |
Способ определения массы (графа 21 СМГС) | WeightingMethod | П | Т(1-40) | О | Текст произвольной длины |
Перевозчики (графа 22 СМГС) | Carrier | С | ОМ | Типовой элемент <CarrierType>. Состав элемента представлен в таблице 6.12 | |
Уплата провозных платежей (графа 23 СМГС) | Payer | С | ОМ | Типовой элемент <РауегТуре>. Состав элемента представлен в таблице 6.14 | |
Документы, приложенные отправителем (графа 24 СМГС) | ConsignorDocument | С | НМ | Типовой элемент <DocumentType>. Состав элемента представлен в таблице 6.6 | |
Номер договора на поставку (графа 25 СМГС) (графа 2 РФГС) | Contract | П | Т(1-255) | Н | |
Информация, не предназначенная для перевозчика (графа 25 СМГС) | ConsignorOptionNotice | П | Т(1-1000) | Н | |
Дата заключения договора перевозки (графа 26 СМГС) | ContractCarrierDate | С | О | Типовой элемент <StampType>. Состав элемента представлен в таблице 6.15 | |
Дата прибытия (графа 27 СМГС) | ArrivalDate | С | Н | Типовой элемент <StampType>. Состав элемента представлен в таблице 6.15 | |
Отметки для выполнения таможенных и других административных формальностей (графа 28 СМГС) | CustomsNotice | С | НМ | Типовой элемент <xs:anyType> | |
Номер отправки (графа 29 СМГС) | Number | П | Т(1-8) | О | |
Отметки перевозчика (графа 30 СМГС) | CarrierNotice | П | Т(1-1000) | Н | |
Коммерческий акт (графа 31 СМГС) | CommerceAkt | П | Т(1-255) | Н | |
Удлинение срока доставки (графа 32 СМГС) | Prolongation | П | Т(1-255) | НМ | |
Отметки о передаче груза (графа 33 СМГС) | Stamp33 | С | НМ | Типовой элемент <StampType>. Состав элемента представлен в таблице 6.15 | |
Отметки о проследовании пограничных станций (графа 34 СМГС) | Stamp34 | С | НМ | Типовой элемент <StampType>. Состав элемента представлен в таблице 6.15 | |
Уведомление о прибытии груза (графа 35 СМГС) | Stamp35 | С | Н | Типовой элемент <StampType>. Состав элемента представлен в таблице 6.15 | |
Разделы по расчету провозных платежей (графы 37 - 59 СМГС) | CarrierCharge | С |
| НМ | Типовой элемент <ChargeType>. Состав элемента представлен в таблице 6.16 |
Штамп выдачи (графа 36 СМГС) | IssueStamp | С | Н | Типовой элемент <StampType>. Состав элемента представлен в таблице 6.15 | |
Отметки о выдаче груза (графа 36 СМГС) | IssueMarks | П | Т(1-1000) | Н | |
Отметки для исчисления и взымания провозных платежей (графа 64 СМГС) | Cal cul ati onN otice | П | Т(1-1000) | Н | |
Отметки железной дороги (графа 93 РФГС) | RailwayNotice | П | Т(1-1000) | Н | |
Таблица 6.2 | |||||
Станция пограничного перехода/сдачи на паром (графа 6 СМГС) (BorderStation) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Код администрации железной дороги | AdminCode | П | Т(=2) | О | Двухзначный числовой код |
Наименование железной дороги | RWName | П | Т(1-40) | О | |
Код страны территориального расположения станции | CountryCode | П | Т(=2) | О | Двухразрядный буквенный код (латинские заглавные буквы от А до Z) |
Наименование станции | StationName | П | Т(40) | О | |
Код станции | StationCode | П | Т(=6) | О | Шестизначный числовой код |
Порядковый номер | OrderNumber | А | О | ||
Таблица 6.3 | |||||
Тип, описывающий реквизиты юридических и физических лиц (OrganizationType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Двухбуквенный код страны регистрации лица | CountryCode | П | Т(=2) | О | Двухразрядный буквенный код (латинские заглавные буквы от А до Z) |
Наименование лица (для организаций - название, для физических лиц - фамилия, имя, отчество) | Name | П | Т(1-255) | О | |
Краткое наименование лица | ShortName | П | Т(1-40) | Н | |
Адрес текстом | Address | С | О | Состав элемента представлен в таблице 6.4 | |
Индивидуальный номер налогоплательщика | INN | П | Т(10-12) | Н | |
| Основной регистрационный номер | OGRN | П | Т(13-15) | Н | |
Таблица 6.4 | |||||
Адрес текстом (Address) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Полный адрес текстом | AddressText | П | Т(1-255) | О | |
Почтовый индекс | PostalCode | П | Т(1-9) | Н | |
Код страны | CountryCode | П | Т(=2) | Н | Двухразрядный буквенный код (латинские заглавные буквы от А до Z) |
Страна | CountryName | П | Т(1-255) | Н | |
Область | Region | П | Т(1-255) | Н | |
Город | City | П | Т(1-20) | Н | |
Улица и дом | StreetHouse | П | Т(1-40) | Н | |
Таблица 6.5 | |||||
Тип, описывающий станцию (StationType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Код администрации железной дороги | AdminCode | П | Т(=2) | О | Двухзначный числовой код |
Наименование железной дороги | RWName | П | Т(1-40) | О | |
Код страны территориального расположения станции | CountryCode | П | Т(=2) | О | Двухразрядный буквенный код (латинские заглавные буквы от А до Z) |
Наименование станции | StationName | П | Т(1-40) | О | |
Код станции | StationCode | П | Т(=6) | О | Шестизначный числовой код |
Таблица 6.6 | |||||
Тип, описывающий приложенный документ (DocumentType) | |||||
Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Название документа | PrDocumentName | П | Т(1-255) | О | |
Номер документа | PrDocumentNumber | П | Т(1-40) | Н | |
Дата документа | PrDocumentDate | П | Н | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Таблица 6.7 | |||||
Тип, описывающий вагон (CarriageType) | |||||
Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Порядковый номер | OrderNumber | A | N(3) | О | |
Признак отцепки в пути следования | IsUncoupled | A | н | Типовой элемент <xs:boolean> (логическое да\нет) | |
Признак перегрузки в пути следования | isUnloaded | A | Н | Типовой элемент <xs:boolean> (логическое да\нет) | |
Признак вагона после перегрузки | isReloaded | A | Н | Типовой элемент <xs:boolean> (логическое да\нет) | |
Род вагона (графа 7 СМГС) | WagType | П | T(l-40) | О | |
Номер вагона (графа 7 СМГС) | CarriageNumber | П | T(l-12) | О | |
Код страны регистрации вагона | CountryCode | П | Т(=2) | О | Двухразрядный буквенный код (латинские заглавные буквы от А до Z) |
Наименование железной дороги (графа 7 СМГС) | RWName | П | Т(1-40) | О | |
Вагон предоставлен (О - отправителем, П - перевозчиком) (графа 8 СМГС) | OwnerType | П | Т(=1) | О | |
Грузоподъемность вагона в тоннах (графа 9 СМГС) | Tonnage | П | N(5.2) | О | |
Количество осей (графа 10 СМГС) | Axles | П | N(2) | О | |
Масса тары с бруса в центнерах (графа 11 СМГС) | Таге | П | N(5.1) | О | |
Масса тары проверенная в центнерах (графа 11 СМГС) | TareChecked | П | N(5.1) | Н | |
Длина вагона в метрах | CarriageLength | П | N(5.1) | Н | |
Тип цистерны (калибр котла) (графа 12 СМГС) | Caliber | П | Т(1-4) | Н | |
Вес груза в вагоне в килограммах (графа 13 СМГС) | CargoWeight | П | N(38.4) | О | |
Количество мест груза в вагоне | PlacesQuantity | П | N(6) | Н | |
Количество транспортных пакетов в вагоне | PocketQuantity | П | N(6) | Н | |
Наименование собственника вагона (графа 7 СМГС) | OwnerName | П | Т(1-40) | Н | |
Таблица 6.8 | |||||
Тип, описывающий груз в накладной (GoodsType) | |||||
Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Наименование груза (графа 15 СМГС) | GoodsName | П | Т(1-2000) | О | |
Код гармонизированной номенклатуры груза (ГНГ) (графа 15 СМГС) | CodeGNG | П | Т(1-8) | Н | |
Код единой тарифно-статистическая номенклатуры груза (ЕТСНГ) (графа 15 СМГС) | CodeETSNG | П | Т(1-6) | О | |
Код упаковки Организации Объединенных Наций (ООН) (графа 16 СМГС) | PackingCode | П | Т(1-2) | О | |
Наименование упаковки (графа 16 СМГС) | PackingName | П | Т(1-40) | О | |
Количество мест (графа 17 СМГС) | PlacesQuantiy | П | N(6) | Н | |
Количество транспортных пакетов (графа 17 СМГС) | PocketQuantity | П | N(6) | Н | |
Масса груза брутто в килограммах (графа 18 СМГС) | Weight | П | N(38) | О | |
Таблица 6.9 | |||||
Тип, описывающий контейнеры в накладной (ContainerType) | |||||
| Наименование элемента | Сокращенное наименование(код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Номер вагона с контейнером | CarriageNumber | A | Т(1-12) | Н | |
Номер контейнера (графа 15 СМГС) | ContainerNumber | П | Т(1-11) | О | |
Код типа контейнера (графа 15 СМГС) | ContTypeCode | П | Т(1-2) | О | |
Код размера контейнера (графа 15 СМГС) | ContSizeCode | П | Т(1-2) | О | |
Масса тары контейнера в килограммах (графа 18 СМГС) | Tare | П | N(5) | О | |
Масса груза в контейнере в килограммах | GoodsWeight | П | N(38) | О | |
Количество мест груза в вагоне | PlacesQuantity | П | N(6) | Н | |
Количество транспортных пакетов в вагоне | PocketQuantity | П | N(6) | Н | |
Длина контейнера в футах | ContainerLength | П | N(3) | Н | |
Таблица 6.10 | |||||
Тип, описывающий автотранспортные средства (АТС) и интермодальные единицы (ИТЕ), кроме контейнеров (графы 15 - 18 СМГС) (AutoType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Номер вагона с ИТЕ, АТС | CarriageNumber | А | Т(1-12) | Н | |
Идентификационный номер ИТЕ, АТС (графа 15 СМГС) | VIN | П | Т(1-17) | О | |
Масса тары ИТЕ, АТС в килограммах (графа 18 СМГС) | Tare | П | N(7) | О | |
Масса груза в ИТЕ, АТС в килограммах | Goods Weight | П | N(38) | О | |
Количество мест груза в ИТЕ, АТС | PlacesQuantity | П | N(6) | Н | |
Количество транспортных пакетов в ИТЕ, АТС | PocketQuantity | П | N(6) | Н | |
Длина ИТЕ, АТС в метрах | ContainerLength | П | N(5.2) | Н | |
Таблица 6.11 | |||||
Тип для описания строки пломб (графы 19 СМГС) (SealType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Номер вагона с пломбой | CarriageNumber | A | T(l-12) | Н | |
Номер контейнера с пломбой | ContainerNumber | A | T(l-ll) | Н | |
Идентификатор ИТЕ, АТС | VIN | A | T(l-17) | Н | |
Количество пломб (графа 19 СМГС) | SealQuantity | П | N(3) | О | |
Знаки пломб (графа 19 СМГС) | SeallD | П | T(l-40) | О | |
Кем наложена пломба (СМГС графа 19) | Sealer | П | T(l-40) | О | |
Таблица 6.12 | |||||
Тип для описания участков и перевозчиков (графы 22 СМГС) (CarrierType) | |||||
Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Наименование перевозчика | CarrierName | П | Т(1-40) | О | |
Код перевозчика | CarrierCode | П | Т(=4) | Н | Четырехзначный числовой код |
Тип, описывающий станцию | FromStation | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Тип, описывающий станцию | TechnologicalStation | С | НМ | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.13 | |
Тип, описывающий станцию | ToStation | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Таблица 6.13 | |||||
(ТechnologicalStation) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Код администрации железной дороги | AdminCode | П | Т(=2) | О | Двухзначный числовой код |
Наименование железной дороги | RWName | П | Т(1-40) | О | |
Код страны территориального расположения станции | CountryCode | П | Т(=2) | О | Двухразрядный буквенный код (латинские заглавные буквы от А до Z) |
Наименование станции | StationName | П | Т(1-250) | О | |
Код станции | StationCode | П | Т(=6) | О | Шестизначный числовой код |
Порядковый номер станции в маршруте | OrderNumber | А | N(3) | О | |
Признаки станции | TechnologicalSigns | А | Т(1-40) | Н | |
Таблица 6.14 | |||||
Тип для описания графы уплата провозных платежей (РауегТуре) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Наименование перевозчика (графа 23 СМГС) | CarrierName | П | Т(1-40) | О | |
Код плательщика (графа 23 СМГС) (графа 20 РФГС) | PayerCode | П | Т(1-40) | Н | |
Наименование плательщика и основание для оплаты (графа 23 СМГС) | PayerDescription | П | Т(1-40) | О | |
Плательщик по РЖД | Payer | С |
| Н | Типовой элемент <OrganizationType>. Состав элемента представлен в таблице 6.3 |
Таблица 6.15 | |||||
Тип для описания штемпеля (StampType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Наименование перевозчика | CarrierName | П | Т(1-40) | О | |
Календарная дата штемпеля (местное время) | Date | П | О | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Дата и время московское проставляется для некоторых граф | DateTime | П | Н | Типовой элемент <xs:dateTime>. Дата и время в формате YYYY-MM-DDThh:mm:ss, где Т разделитель даты и времени | |
Станция простановки штемпеля | Station | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Таблица 6.16 | |||||
Тип для описания расчетов по участку маршрута (ChargeType) | |||||
| Наименование элемента | Сокращенное наименование(код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Порядковый номер участка расчета | OrderNo | П | N(2) | О | |
Код перевозчика на участке | CarrierCode | П | Т(=4) | О | Четырехзначный числовой код |
| Начало участка (графа 37 СМГС) | FromStation | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Конец участка (графа 37 СМГС) | ToStation | С | О | Типовой элемент <StationType>. Состав элемента представлен в таблице 6.5 | |
Расстояние (графа 38 СМГС) | Distance | П | N(5) | О | |
Тарифный класс | CargoTarifClass | П | Т(1) | Н | |
Ставка (графа 62 РФГС) | TarifRate | П | N(38.6) | Н | |
Расчетная масса, в килограммах (графа 39 СМГС) | CalcWeight | П | N(8) | Н | |
Дополнительные сборы | ExtraCharge | С | НМ | Состав элемента представлен в таблице 6.17 | |
Код тарифа (графа 41 СМГС) | TarifCode | П | Т(1-10) | Н | |
Код груза для расчета (графа 42 СМГС) | CalcCargoCode | П | Т(1-10) | Н | |
Курс пересчета валюты тарифа (графа 43 СМГС) | CurrencyRate | П | N(38.6) | Н | |
Валюта тарифа с отправителя (графа 44 СМГС) | SndT arifCurrencyCode | П | Т(=3) | Н | |
Валюта платежа с отправителя (графа 45 СМГС) | SndPaymentCurrency | П | Т(=3) | Н | |
Сумма тарифа в валюте тарифа (графа 48 СМГС) | Amount48 | П | N(38.6) | Н | |
Сумма тарифа в валюте расчетов (графа 49 СМГС) | Amount49 | П | N(38.6) | Н | |
Сумма тарифа в валюте тарифа с получателя (графа 50 СМГС) | Amount50 | П | N(38.6) | Н | |
Сумма тарифа в валюте расчетов с получателя (графа 51 СМГС) | Amount51 | П | N(38.6) | Н | |
Сумма сборов в валюте тарифа с отправителя (графа 52 СМГС) | Amount52 | П | N(38.6) | Н | |
Сумма сборов в валюте расчетов с отправителя (графа 53 СМГС) | Amount53 | П | N(38.6) | Н | |
Сумма сборов в валюте тарифа с получателя (графа 49 СМГС) | Amount54 | П | N(38.6) | Н | |
Сумма сборов в валюте расчетов с получателя (графа 55 СМГС) | Amount55 | П | N(38.6) | Н | |
Сумма итого в валюте тарифа с отправителя (графа 56 СМГС) | Amount56 | П | N(38.6) | Н | |
Сумма итого в валюте расчетов с отправителя (графа 56 СМГС) | Amounts57 | П | N(38.6) | Н | |
Сумма итого в валюте тарифа с получателя (графа 58 СМГС) | Amount58 | П | N(38.6) | Н | |
Сумма итого в валюте расчетов с получателя (графа 59 СМГС) | Amount59 | П | N(38.6) | Н | |
Таблица 6.17 | |||||
Тип, описывающий дополнительные сборы (ExtraCharge) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Код дополнительного сбора | ChargeCode | П | 1(1-3) | О | |
Наименование дополнительного сбора (графа 40 СМГС) | ChargeName | П | Т(1-40) | О | |
Сумма дополнительного сбора (графа 40 СМГС) | ChargeAmount | П | N(38.6) | Н | |
IV. ОПИСАНИЕ СТРУКТУРЫ И СОСТАВА СВЕДЕНИЙ О ВЫВОЗЕ ТОВАРОВ.
7. Документ обмена не формируется отдельно, а включается в состав файла обмена, содержащего транспортные, перевозочные документы и сведения (сообщения), являющиеся аналогами отметок, проставляемых таможенными органами на таких документах (железнодорожной накладной), в соответствии с абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме. В связи с этим, документ обмена не имеет своего отдельного имени.
Имя файла, содержащего XML схему документа обмена, должно иметь следующий вид:
LeavingDecision,
расширение имени файла - xsd.
В пространстве имен схемы XML указываются номер версии и идентификационный номер части.
XML схема файла обмена приводится отдельным файлом.
8. Логическая модель документа обмена представлена в виде диаграммы структуры документа обмена на рисунке 3 настоящего формата. Элементами логической модели документа обмена являются элементы и атрибуты, перечень и структура (логическая модель) которых приведены в таблицах 8.1 - 8.2 настоящего формата.
Для каждого структурного элемента логической модели файла обмена приводятся следующие сведения:
наименование элемента. Приводится полное наименование элемента1;
сокращенное наименование (код) элемента. Приводится сокращенное наименование элемента. Синтаксис сокращенного наименования должен удовлетворять спецификации XML;
______________________________
1 В строке таблицы могут быть описаны несколько элементов, наименования которых разделены символом "|". Такая форма записи применяется при наличии в файле обмена только одного элемента из описанных в этой строке.
признак типа элемента. Может принимать следующие значения: "С" - сложный элемент логической модели (содержит вложенные элементы), "П" - простой элемент логической модели, реализованный в виде элемента XML файла, "А" - простой элемент логической модели, реализованный в виде атрибута элемента XML файла. Простой элемент логической модели не содержит вложенные элементы;
формат элемента. Формат элемента представляется следующими условными обозначениями: Т - символьная строка; N - числовое значение (целое или дробное).
Формат символьной строки указывается в виде T(n-k) или Т(=k), где: n - минимальное количество знаков, k - максимальное количество знаков, символ "-" - разделитель, символ "=" означает фиксированное количество знаков в строке. В случае, если минимальное количество знаков равно 0, формат имеет вид Т(0-k). В случае, если максимальное количество знаков не ограничено, формат имеет вид Т(n-).
Формат числового значения указывается в виде N(m.k), где: m - максимальное количество знаков в числе, включая знак (для отрицательного числа), целую и дробную часть числа без разделяющей десятичной точки, к - максимальное число знаков дробной части числа. Если число знаков дробной части числа равно 0 (то есть число целое), то формат числового значения имеет вид N(m).
Для простых элементов, являющихся базовыми в XML, например, элемент с типом "date", поле "Формат элемента" не заполняется. Для таких элементов в поле "Дополнительная информация" указывается тип базового элемента;
признак обязательности элемента определяет обязательность наличия элемента (совокупности наименования элемента и его значения) в файле обмена. Признак обязательности элемента может принимать следующие значения: "О" - наличие элемента в файле обмена обязательно; "Н" - наличие элемента в файле обмена необязательно, то есть элемент может отсутствовать. Если элемент принимает ограниченный перечень значений (по классификатору, кодовому словарю и тому подобному), то признак обязательности элемента дополняется символом "К". Например, "ОК". В случае, если количество реализаций элемента может быть более одной, то признак обязательности элемента дополняется символом "М". Например, "НМ" или "ОКМ".
К вышеперечисленным признакам обязательности элемента может добавляться значение "У" в случае описания в XML схеме условий, предъявляемых к элементу в файле обмена, описанных в графе "Дополнительная информация". Например, "НУ" или "ОКУ";
дополнительная информация содержит, при необходимости, требования к элементу файла обмена, не указанные ранее. Для сложных элементов указывается ссылка на таблицу, в которой описывается состав данного элемента. Для элементов, принимающих ограниченный перечень значений из классификатора (кодового словаря и тому подобного), указывается соответствующее наименование классификатора (кодового словаря и тому подобного) или приводится перечень возможных значений. Для классификатора (кодового словаря и тому подобного) может указываться ссылка на его местонахождение. Для элементов, использующих пользовательский тип данных, указывается наименование типового элемента.
Рисунок 3. Диаграмма структуры файла обмена
Таблица 8.1 | |||||
Сведения о вывозе товаров (LeavingDecision) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Уникальный идентификатор документа | Document_ID | П | Т(1-36) | О | Уникальный идентификатор передаваемого документа |
Идентификатор цепочки документов (совпадает с идентификатором первого документа в цепочке) | RWBMain_ID | П | Т (1-36) | О | |
Номер документа железнодорожной накладной | RWBNumber | П | Т(1-50) | О | |
Дата договора перевозки | ContractCarrierDate | П | О | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Номер сообщения об убытии (Уникальный идентификатор документа) | LeavingDocumentID | П | Т(=23) | О | |
Дата сообщения об убытии | LeavingDate | П | О | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Код решения по фактическому вывозу | DecisionCode | П | Т(=1) | О | Принимает значения: 0 - ВЫВОЗ ЗАПРЕЩЕН | 1-ВЫВОЗ РАЗРЕШЕН | 2 - ТРЕБУЮТСЯ МЕРЫ КОНТРОЛЯ | 3 - РЕШЕНИЯ РАЗЛИЧНЫ ДЛЯ ТС В ЦЕЛОМ |
Описание решения таможенного органа | DecisionDetails | П | Т(1-250) | О | |
Номер личной номерной печати должностного лица, принявшего решение | LNP | П | Т(1-4) | О | |
Фамилия, имя, отчество должностного лица таможенного органа | PersonName | П | Т(3-250) | О | |
Дата принятия решения по фактическому вывозу | DecisionDate | П | О | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Время принятия решения по фактическому вывозу | DecisionTime | П | Н | Типовой элемент <xs:time>. Время в формате hh:mm:ss | |
Номер(а) декларации на товары, заявленный(-ные) при убытии | TDNumber | С | ОМ | Типовой элемент <TDNumberType>. Состав элемента представлен в таблице 8.2 | |
Таблица 8.2 | |||||
Номер таможенной декларации (TDNumberType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Форма элемента | Признак обязательности элемента | Дополнительная информация |
Код таможенного органа, зарегистрировавшего документ | CustomsCode | П | Т(=2) | Т(=5) | Т(=8) | О | Цифровой код таможенного органа |
Дата регистрации документа | RegistrationDate | П | О | Типовой элемент <DateCustType>. Дата в формате YYYY-MM-DD | |
Порядковый номер документа по журналу регистрации | GTDNumber | П | Т(1-7) | О | |
V. ОПИСАНИЕ СТРУКТУРЫ И СОСТАВА СВЕДЕНИЙ О ВЫПУСКЕ ТОВАРОВ.
9. Документ обмена не формируется отдельно, а включается в состав файла обмена, содержащего транспортные, перевозочные документы и сведения (сообщения), являющиеся аналогами отметок, проставляемых таможенными органами на таких документах (железнодорожной накладной), в соответствии с абзацем шестым пункта 1.2 и пунктом 20 статьи 165 Налогового кодекса Российской Федерации, в электронной форме. В связи с этим, документ обмена не имеет своего отдельного имени.
Имя файла, содержащего XML схему документа обмена, должно иметь следующий вид:
ReleaseDecision,
расширение имени файла - xsd.
В пространстве имен схемы XML указываются номер версии и идентификационный номер части.
XML схема файла обмена приводится отдельным файлом.
10. Логическая модель документа обмена представлена в виде диаграммы структуры документа обмена на рисунке 4 настоящего формата. Элементами логической модели документа обмена являются элементы и атрибуты, перечень и структура (логическая модель) которых приведены в таблицах 10.1 - 10.2 настоящего формата.
Для каждого структурного элемента логической модели файла обмена приводятся следующие сведения:
наименование элемента. Приводится полное наименование элемента1;
сокращенное наименование (код) элемента. Приводится сокращенное наименование элемента. Синтаксис сокращенного наименования должен удовлетворять спецификации XML;
______________________________
1 В строке таблицы могут быть описаны несколько элементов, наименования которых разделены символом "|". Такая форма записи применяется при наличии в файле обмена только одного элемента из описанных в этой строке.
признак типа элемента. Может принимать следующие значения: "С" - сложный элемент логической модели (содержит вложенные элементы), "П" - простой элемент логической модели, реализованный в виде элемента XML файла, "А" - простой элемент логической модели, реализованный в виде атрибута элемента XML файла. Простой элемент логической модели не содержит вложенные элементы;
формат элемента. Формат элемента представляется следующими условными обозначениями: Т - символьная строка; N - числовое значение (целое или дробное).
Формат символьной строки указывается в виде T(n-k) или Т(=k), где: n - минимальное количество знаков, k - максимальное количество знаков, символ "-" - разделитель, символ "=" означает фиксированное количество знаков в строке. В случае, если минимальное количество знаков равно 0, формат имеет вид Т(0-k). В случае, если максимальное количество знаков не ограничено, формат имеет вид Т(n-).
Формат числового значения указывается в виде N(m.k), где: m - максимальное количество знаков в числе, включая знак (для отрицательного числа), целую и дробную часть числа без разделяющей десятичной точки, k - максимальное число знаков дробной части числа. Если число знаков дробной части числа равно 0 (то есть число целое), то формат числового значения имеет вид N(m).
Для простых элементов, являющихся базовыми в XML, например, элемент с типом "date", поле "Формат элемента" не заполняется. Для таких элементов в поле "Дополнительная информация" указывается тип базового элемента;
признак обязательности элемента определяет обязательность наличия элемента (совокупности наименования элемента и его значения) в файле обмена. Признак обязательности элемента может принимать следующие значения: "О" - наличие элемента в файле обмена обязательно; "Н" - наличие элемента в файле обмена необязательно, то есть элемент может отсутствовать. Если элемент принимает ограниченный перечень значений (по классификатору, кодовому словарю и тому подобному), то признак обязательности элемента дополняется символом "К". Например, "ОК". В случае, если количество реализаций элемента может быть более одной, то признак обязательности элемента дополняется символом "М". Например, "НМ" или "ОКМ".
К вышеперечисленным признакам обязательности элемента может добавляться значение "У" в случае описания в XML схеме условий, предъявляемых к элементу в файле обмена, описанных в графе "Дополнительная информация". Например, "НУ" или "ОКУ";
дополнительная информация содержит, при необходимости, требования к элементу файла обмена, не указанные ранее. Для сложных элементов указывается ссылка на таблицу, в которой описывается состав данного элемента. Для элементов, принимающих ограниченный перечень значений из классификатора (кодового словаря и тому подобного), указывается соответствующее наименование классификатора (кодового словаря и тому подобного) или приводится перечень возможных значений. Для классификатора (кодового словаря и тому подобного) может указываться ссылка на его местонахождение. Для элементов, использующих пользовательский тип данных, указывается наименование типового элемента.
Рисунок 4. Диаграмма структуры файла обмена
Таблица 10.1 | |||||
Сведения о выпуске товаров (ReleaseDecision) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак типа элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Уникальный идентификатор документа | Document_ID | П | Т(1-36) | О | |
Идентификатор цепочки изменений документов (совпадает с идентификатором первого документа в цепочке) | RWBMain_ID | П | Т (1-36) | О | |
Номер документа железнодорожной накладной | RWBNumber | П | Т(1-50) | О | |
Дата документа железнодорожной накладной | RWBDate | П | О | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Номера декларации на товары (ДТ) / транзитные декларации (ТД) | TDNumber | С | ОМ | Типовой элемент <TDNumberType>. Состав элемента представлен в таблице 10.2 | |
Таблица 10.2 | |||||
Сведения о выпуске товаров (TDNumberType) | |||||
| Наименование элемента | Сокращенное наименование (код) элемента | Признак тина элемента | Формат элемента | Признак обязательности элемента | Дополнительная информация |
Код таможенного органа, зарегистрировавшего документ | CustomsCode | П | Т(=2) Т(=5) Т(=8) | О | Цифровой код таможенного органа |
Дата регистрации документа | RegistrationDate | П | О | Типовой элемент <DateCustType>. Дата в формате YYYY-MM-DD | |
Порядковый номер документа по журналу регистрации | GTDNumber | П | Т(1-7) | О | |
Код решения по декларации на товары (ДТ) | DecisionCode | П | Т(=2) | Н | Заполняется в соответствии с приложением N 14 "Классификатор решений, принимаемых таможенными органами", утверждённым Решением Комиссии Таможенного союза (далее - КТС) от 20.09.2010 N 378 "О классификаторах, используемых для заполнения таможенных деклараций" (официально опубликовано на сайте КТС: http://www.tsouz.ru/, 21.09.2010) |
Описание решения таможенного органа | DecisionDetails | П | Т(1-250) | О | |
Номер личной номерной печати должностного лица, принявшего решение | LNP | П | Т(1-4) | О | |
Фамилия, имя, отчество должностного лица таможенного органа | PersonName | П | Т(3-250) | О | |
Дата принятия решения по декларации | DecisionDate | П | О | Типовой элемент <xs:date>. Дата в формате YYYY-MM-DD | |
Время принятия решения по декларации | DecisionTime | П | Н | Типовой элемент <xs:time>. Время в формате hh:mm:ss | |
